Conferencia Esri España 2023

Posted on por
Responder
Fiel a su cita anual, el 4 y 5 de octubre tuvo lugar la Conferencia de Usuarios Esri España 2023 bajo el lema «Crear el mundo que queremos ver». Un evento con el que tengo una gran vinculación profesional ya que en ediciones anteriores estuve de expositor con equipos GIS-GNSS, llegando incluso a organizar la presencia de la empresa y coordinar la presentación de alguna de loa casos de éxito o aplicaciones. Ahora voy a aprender de los avances que se muestran y a disfrutar del acontecimiento.

Este año nos aglutinó a más del 2000 personas del mundo de los mapas y Gis bajo el paragüas o ecosistema de la suite de geo-aplicaciones de la mayor empresa y referente del sector. En la zona central exponían sus soluciones las empresas con una mayor vinculación y colegios profesionales relacionados estando presentes el de Geógrafos, el de Geomática y Topografía y el de Geólogos.

Para conocer hacia donde se mueve el Gis lo mejor es asistir a las tres horas de su sesión plenaria y después cambiar impresiones, desarrollar negocio y networking en el cock-tail comida de después o las pausas establecidas a tal fin entre los distintos talleres o charlas específicas.

En el auditorio de la conferencia con todas sus localidades ocupadas se habló de lo que es Esri para los próximos meses y las experiencias y aplicaciones de varios empresas usuarias.

Se hizo especial hincapié en combinar en el GIS los modelos de información constructivos BIM. De los beneficios de tener toda la información y datos generados en la construcción de una infraestructura en esta plataforma para la toma de decisiones. Así se habló de su utilización en dos casos prácticos como son la construcción de la variante de Malpartida de Cáceres como proyecto piloto a tal fin y después en en la remodelación del nudo Norte de la M30 madrileña o la Autovía 465 en el Reino Unido con importante participación de una constructora española.

Primordial es la utilización de un Gis corporativo en la que digerir toda la información de mapas, nubes 3D de puntos, Lidar, ortofotos y todo aquello que sea preferente, para que  se puedan realizar análisis profundos, reportes en las decisiones, cuadro de mandos, gemelos digitales,.. Es la forma de facilitar el trabajo conjunto en las y entre las organizaciones. Poder integrar, conectar y georreferenciar los datos para que sean visibles y comprensibles entre todos los actores y publico final.

Si hace unos años se hablaba de la realidad inmersiva o virtual y aumentada como transformación en la forma de entender la interacción con los mapas y que ya están plenamente integrados, ahora no nos podemos quedar atrás con la inteligencia artificial. Muchas organizaciones de generación y análisis de información georreferenciada lo están empleando en aquellos procesos repetitivos y automatizados para acelerar su resultado.

Al final lo que se pretende es que el consultor o espectador de toda la ingente cantidad de datos con coordenadas tenga un portal web Gis con mayor o menor interacción en la información, la cual tiene que ser clara y concisa y así poder visualizar o realizar análisis ante el fenómeno estudiado.

Un ejemplo que se examinó fue el del vertido de fuel tras la colisión el verano pasado de dos barcos en la bahía de Algeciras. Escenario clave y de gran sensibilidad al estar en el Estrecho de Gibraltar para el tráfico marítimo, descarga de mercancías a España y lugar de paso de todos los árabes y marroquíes que se van de vacaciones a sus países de origen desde sus hogares en el centro de Europa.
A través de toda la información de rutas reflejadas por los sensores de localización, antenas de telefonía, cámaras de vigilancia y otros..se han hecho simulaciones predictivas ante lo que puede ser «una tormenta perfecta» en un grave accidente de esta índole. Con ello se pueden tomar decisiones a más de quinientos kilómetros para paralizar todos estos flujos ya sean de barcos o personas y no crear una gran congestión en el epicentro de la incidencia.

Y es que el GIS ya no es el paso a digital en capas de un mapa en el que se representan un tipo de industrias, farmacias o colegios, como fue parte de mi proyecto fin de carrera, un Atlas de la Ciudad de Móstoles.

Tras unas horas presente me fui habiendo visto a antiguos compañeros, que ahora están en otras empresas, personas que siguen en el colegio de topografía, con los que me une un gran afecto y reforzado o establecido nuevas relaciones profesionales.

Si quieres saber más sobre todo lo que aconteció en la conferencia, te animo a que busques por la etiqueta #CEsri23 en X.

Si consideras el artículo interesante:

– Difúndelo en las redes sociales y entre tus conocidos.
– Cuéntame que te ha parecido en el espacio de comentarios.
– Suscríbete a mi blog para recibir otros artículos futuros directamente en tu correo electrónico.

Gracias, Un abrazo!!



25 años de evolución en los GNSS de mano

Posted on por
2
A finales del año 1999 Trimble lanzaba al mercado el revolucionario Geoexplorer 3, el sistema GPS de mano cartográfico y de captura / mantenimiento de datos GIS que tuvo una muy buena acogida en España por los organismos de agricultura, forestales y catastro de las comunidades autónomas, parques nacionales y empresas o profesionales del mundo de la cartografía, mantenimiento de bosques o topografía que buscaban un colector de mano con un gran potencial en cuanto a precisión. Descartaban los sistemas GPS pesados de mochila o de jalón que les restaba comodidad en terrenos con dificultad de acceso.
Geoexplorer3 fue la evolución mejorada de la versión anterior Geoexplorer ii lanzado dos años antes, en 1997.
Disponía de un innovador sistema operativo con un potente software de campo con el que de forma relativamente sencilla se podían capturar puntos, lineas y áreas, con asignación de atributos a través de diccionarios de datos previamente cargados con el software Trimble Pathfinder Office obteniendo con postproceso una precisión submétrica con el mismo software.
Una antena y receptor con 12 canales de captura de la señal de los satélites GPS, que navegaban en ese momento. Las especificaciones hablaban de una pantalla LCD de 160×160 pixeles optimizada para exteriores y una batería interna recargable que duraba todo un día de trabajo intenso entre otras características.
Geoexplorer3 estuvo operativo y funcional hasta 2019 que por el efecto rollover semana GPS ya no fue posible actualizar su firmware por cuestiones técnicas y de construcción de veinte años atrás.

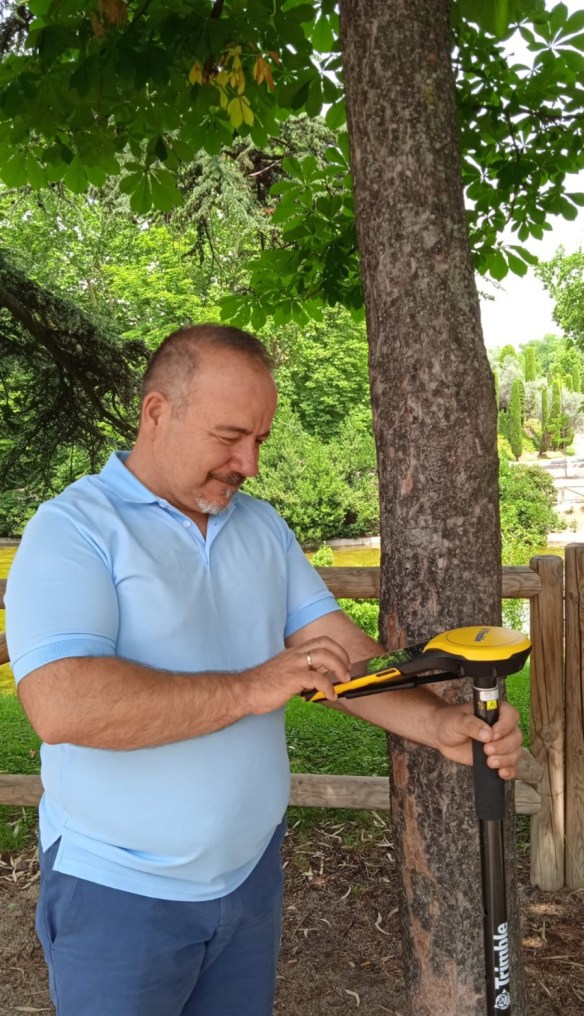

Foto propia.- Medición centimétrica en el parque de El Retiro de Madrid con Trimble TDC650 para comprobar su comportamiento en entornos arbolados de gran densidad

Reuniendo la experiencia de más de un cuarto de siglo en colectores GNSS de mano y pasando por los equipos en sistema operativo Windows Mobile como el GEO2008 y GEO7 y software Trimble Terrasync,  llegamos a 2023 y Trimble comienza a distribuir en la Unión Europea el TDC650, un potente colector GNSS de mano en Android 10, 240 canales GNSS que rastrean todas las constelaciones de satélites (GPS, GLONASS, Galileo, Beidou, SBAS, etc, y con 6 pulgadas de pantalla multitactil, que se ve incluso con la luz directa del Sol.
El profesional tiene a us disposición la precisión de Trimble en sus manos con varios niveles desde el metro al centímetro en tiempo real mediante correcciones de sistemas de estaciones de referencia GNSS fijas del Instituto Geográfico Nacional u organismos cartográficos de las comunidades autónomas. Revolucionario sistema de correcciones RTX propietario de la marca que llega a precisión de 10 cm banda L en la mayor parte del mundo.
Si hace 25 años los tiempos de inicialización eran largos, ahora con la combinación de algoritmos patentados de inicialización rápida más la tecnología que posibilita la captura de la señal un mayor número de satélites, gestión automática e inteligente del PDOP y prolongación de la medición en entornos de cobertura satelital desafiante, forman una solución que es la envidia de los profesionales de finales del siglo XX, que en ocasiones en función de la orografía, altura de las construcciones y hora de medición se las veían y deseaban para obtener una observación GPS, llegando en ocasiones a estar parados más de una hora o no completar el trabajo.
WIFI, Bluetooth, USB y 4G LTE que aseguran una buena comunicación y exportación/importación de los datos dejando atrás las cunas de carga y comunicación con el PC.

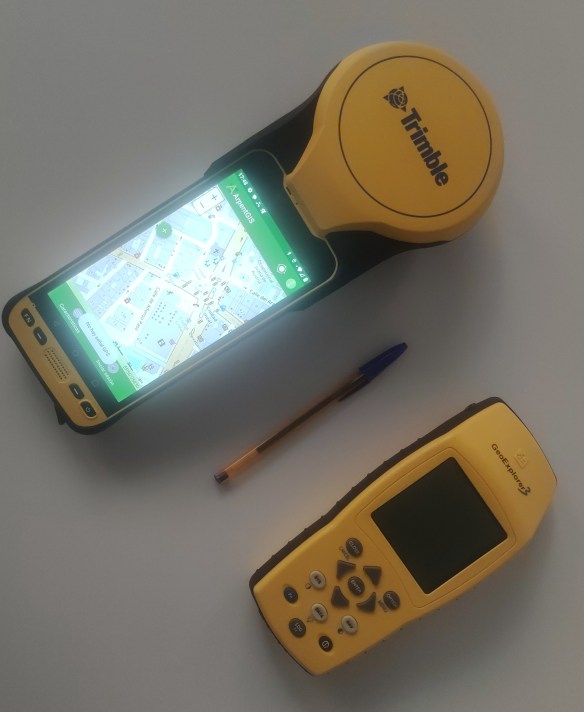

Foto propia Arriba Trimble TDC650 con software D3E ArpentGIS Android, abajo Trimble Geoexplorer 3

El software de adquisición de datos ya dispone de la posibilidad de llevar de fondo la cartografía satélite Google, servidores WMS y archivos u ortofotos de fondo, con lo que proporcionan una gran ayuda de ubicación.
Cuatro mil veces más de memoria para el guardado de los datos, el GEO3 disponía de solo 1MB para capturar hasta 32.000 posiciones sin atributos, mientras que el TDC650 son 4GB.
Aunque nos fastidie a los topógrafos, las condiciones adversas de campo en cuanto a climatología, polvo o vibración ya no son un problema ya que están diseñados en robustez con una IP67.
Ahora ya se dispone de cámaras tanto frontal como trasera con lo que se pueden tomar fotografias georeferenciadas. Una imagen vale más que mil palabras para definir el estado y ubicación del elemento o activo que estamos midiendo.
Es un ejemplo a través de estos dos colectores GNSS de mano de una marca de referencia mundial en el sector Geoespacial con lo que se puede analizar la evolución de la tecnología en este ultimo cuarto de siglo. A modo de resumen en la siguiente tabla resumo algunas de las características.
GEO3
TDC650
Distribución
1999
2023
Canales GNSS
12
240
Constelaciones
GPS
GPS, GLONASS, Galileo, Beidou, SBAS, QZSS, banda L
Pantalla
LCD 160X160 pixeles
Multitactil 6 pulgadas 1920×1080 pixeles
Cámara
NO
Trasera 13MP y frontal 5MP
Memoria interna
1MB
4GB
Comunicacion
Serie RS232 con cuna
USB, 4GLTE, Wifi, Bluetooth, NFC.
Corrección
Submétrica DGPS y Postproceso
Hasta centimétrica con NTRIP, WAAS, Postproceso y RTX
Software captura de datos
Trimble
Trimble, ESRI Apps y terceros
Si quieres ampliar información de los dos dispositivos utilizados a modo de ejemplo en el artículo, puedes consultar sus hojas de características.

Si te ha parecido interesante la entrada del blog..

– Difúndela en las redes sociales y entre tus conocidos.
– Cuéntame que te ha parecido en el espacio de comentarios.
– Suscríbete a mi blog, para recibir otros artículos futuros directamente en tu correo electrónico.
Gracias!!

Relato geomático redactado con ChatGPT

Posted on por
Responder

Aaron M. en su muro de linkedin ha publicado un relato redactado con ChatGPT. En él hace la crítica del porqué todavía se miden puntos de apoyo o puntos de control sobre el terreno (GCPs) para los vuelos con dron o fotogramétricos.

Transcribo aquí el relato traducido:

Estamos en 2023. ¿Por qué seguimos configurando GCP para imágenes aéreas?

La increíble verdad del sabio topógrafo

Capítulo 1: El despertar
En el vasto mundo de la agrimensura, donde prevalece la tradición, se desarrolla una historia notable. Las leyendas hablan de un joven explorador, atraído por una curiosidad insaciable, que se embarca en un viaje de descubrimiento. Todos siguen el mismo camino, confiando en los Puntos de Control Terrestre (GCP), pero este aventurero pone su mirada en lo extraordinario.
Capítulo 2: El Sabio
Aventurándose en territorios inexplorados, el joven explorador tropieza con una figura envuelta en misterio: el sabio topógrafo. Su sabiduría es legendaria, sus métodos legendarios, porque han descubierto un nuevo camino. El joven explorador escucha con asombro, ansioso por aprender los secretos de este extraordinario topógrafo.
Capítulo 3: Un cambio de paradigma
El sabio topógrafo revela su enfoque poco convencional, desafiando la norma. Los GCP todavía juegan un papel, pero ya no los establecen. En cambio, desentrañan la magia oculta de los servicios públicos existentes, aprovechando su poder como puntos de referencia. Es un cambio de paradigma que desafía las expectativas, y el joven explorador no puede evitar sentirse cautivado por las posibilidades.
Capítulo 4: Liberar el potencial
Iluminado por los métodos audaces del sabio topógrafo, la mente del joven explorador se enciende con posibilidades. Se reafirma su creencia en desafiar los límites de la tradición. La innovación está al alcance de aquellos dispuestos a abrazar lo desconocido, y el joven explorador está decidido a seguir este camino.

1686769434788

Fuente: Original de relato por Aaron M.

Capítulo 5: Armonizar con la naturaleza
A medida que el joven explorador profundiza en las enseñanzas del sabio topógrafo, se dan cuenta del profundo impacto en el medio ambiente. Al reducir la dependencia de los GCP no biodegradables, surge una relación armoniosa entre la topografía y la naturaleza. Es una delicada danza entre el progreso y la sostenibilidad, una lección que el joven explorador promete llevar adelante.
Capítulo 6: Abrazando lo desconocido
Armado con la sabiduría que se le ha otorgado, el joven explorador se embarca en un viaje extraordinario. El camino por delante está lleno de incertidumbre y territorios inexplorados, pero su determinación sigue siendo inquebrantable. Desentrañará los misterios de esta nueva forma, explorando los límites de lo conocido y empujando hacia lo que es posible.
Capítulo 7: Comienza la transformación
Con profunda gratitud por la guía del sabio topógrafo, el joven explorador se despide del sabio. El viaje hacia un futuro libre de GCP comienza. Llevando la antorcha de la sabiduría recién descubierta, está listo para revolucionar la topografía, una leyenda a la vez. El mundo se maravillará con la increíble verdad, una historia tan alta como las montañas, pero basada en los notables logros del sabio agrimensor.

*Esto se aplica a la mayoría de los sitios, no a todos…”.

El relato lo podéis encontrar en Linkedin a través del enlace: https://www.linkedin.com/posts/aaronmichalenko_chatgpt-activity-7074823818405412864-yfDu/?utm_source=share&utm_medium=member_desktop

Si te ha parecido interesante la entrada del blog..

– Difúndela en las redes sociales y entre tus conocidos.
– Cuéntame que te ha parecido en el espacio de comentarios.
– Suscríbete a mi blog, para recibir otros artículos futuros directamente en tu correo electrónico.
Gracias!!

La geomática en el incendio de Pinofranqueado

Posted on por
Responder
De sobra conocemos que actualmente la geomática juega un papel fundamental en las catástrofes y desastres naturales. Gracias a la cartografía generada y consultada ante el fenómeno, se hacen análisis y se toman decisiones que ayudan a optimizar los recursos tanto materiales como humanos y se acortan los tiempos de gestión y ayuda a los damnificados.
Traigo al blog un ejemplo que ha publicado Nosolosig en su newsletter de la plataforma terre.es. En este caso es la superficie quemada y afectada tras el reciente incendio en la comarca de las Hurdes en Extremadura.

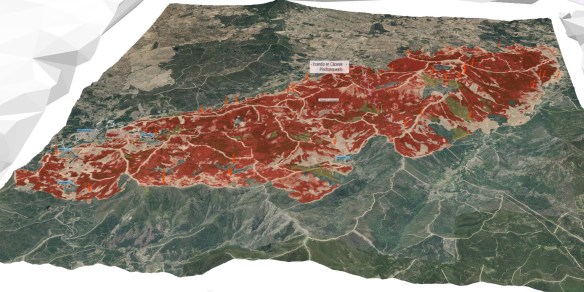

Captura de pantalla 2023-06-20 094402
Se puede ver de forma interactiva y combinación de botones de ratón las ocho mil hectáreas que ardieron y hasta donde llegaron las llamas en los núcleos de población.
Gracias al relieve, combinación de colores y simbología representada, así como la cronología en las descripciones he podido tener con mayor exactitud el daño que provoca un incendio y lo que supone emocionalmente a todos los actores que intervienen en esa zona.
Terre3.es es una plataforma en la que se desarrollan aplicaciones de mapas web en 3D con tecnología de código abierto. Una API con múltiples utilidades, muy accesible y ligera.
A partir del siguiente enlace:
https://terre3.es/emergency/EMSR667/?utm_campaign=nosolosig&utm_medium=email&utm_source=mailing927 puedes ver el incendio forestal en Pinofranqueado (Cáceres) en 3D

Si te ha parecido interesante la entrada del blog..

– Difúndela en las redes sociales y entre tus conocidos.
– Cuéntame que te ha parecido en el espacio de comentarios.
– Suscríbete a mi blog, para recibir otros artículos futuros directamente en tu correo electrónico.
Gracias!!

Las imágenes de satélite al servicio de la Geomática

Posted on por
Responder
Para los que nos dedicamos a esta noble profesión de la Geomática y ciencias afines, conocemos que las imágenes satelitales son de una gran ayuda, incluso la herramienta principal en los proyectos de observar y medir con precisión a nuestro planeta.
Gracias a estas imágenes proporcionadas por sistemas de satélite como Copernicus, se pueden predecir bastantes fenómenos y analizar su comportamiento. aparte de conocer su magnitud con  mayor exactitud.
Ante la situación de cambio climático que estamos viviendo en estos tiempos, es posible determinar el grado de afectación en la superficie de un cultivo. Monitorizar su estado. Con una serie en el tiempo de distintas imágenes de la misma zona, conocer su evolución y comportamiento. Prevenir gracias a la experiencia previa, posibles desastres económicos o naturales. Son de una gran utilidad para la toma de decisiones, ya que a través del producto resultante de las imágenes de satélite, según el acontecimiento que se quiere estudiar, se tiene un mayor conocimiento y dimensión.

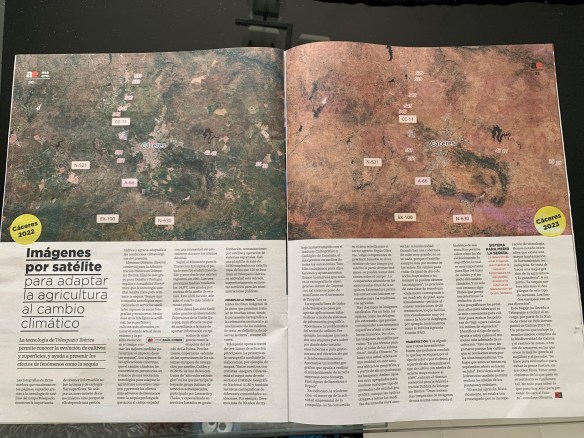

Abraham Olivares  experto comercial en este tipo de producto geomático, lo explica en el artículo que recientemente ha publicado El Mundo sobre el uso de las imágenes para predecir el cambio climático en la Agricultura.
