Hay un accesorio fundamental en la topografía al que raramente se le comprueba su verticalidad. La falta de esta puede ocasionar errores en las mediciones y en las coordenadas calculadas.
Este elemento es el jalón o mira topográfica, que dispone de un nivel de burbuja para comprobar su verticalidad.
Hace unas semanas, un cliente nos reportaba errores groseros, de varios centímetros, en el cálculo de una intersección inversa, al comprobar los resultados con las coordenadas de las bases previamente fijadas en la obra.
En la estación total, comprobamos el distanciómetro y el factor de escala, pero el error seguía siendo el mismo al repetir el proceso. En una de las fases finales, se nos ocurrió comprobar si el jalón ofrecía su verdadera verticalidad. Lo dábamos por supuesto porque era de reciente adquisición y estos accesorios suelen venir calibrados.
Para realizar las comprobaciones, le dijimos al cliente que colocara el jalón en posición vertical, con la punta fija en el suelo y apoyado en un elemento que permitiera girarlo 180° sin perder esa posición. Centró la burbuja y lo giró 180°. La burbuja se había desplazado, saliéndose del círculo grabado en el cristal protector.
Pero ¿qué ocurrió para que el nivel esférico del jalón se hubiera descalibrado? La respuesta es sencilla: los golpes. Durante su uso, el jalón sufre muchos impactos: caídas accidentales, golpes al marcar cada punto contra el suelo o la superficie sobre la que se trabaja, y movimientos bruscos de la parte móvil al subirla o bajarla, entre otros.

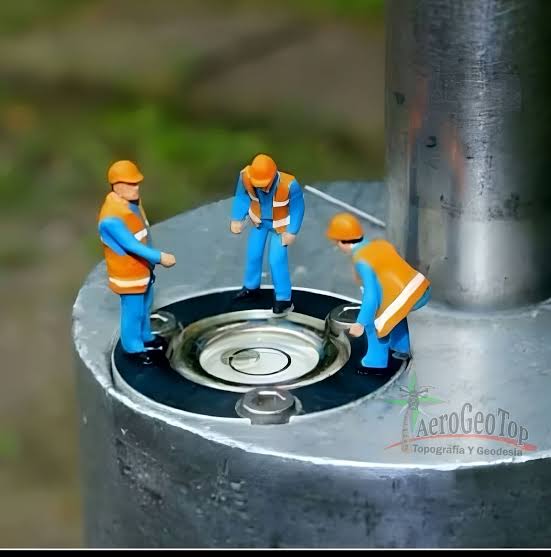

Y ¿tiene fácil arreglo para el topógrafo? Sí, porque en la parte inferior de la carcasa del nivel esférico hay tres tornillos de cabeza Allen que pueden girarse con una llave del tamaño adecuado. El proceso es muy similar al que se sigue al nivelar un nivel o una estación total con su base nivelante, actuando sobre los tres tornillos de ajuste.
El proceso de comprobación y ajuste que puedes seguir es el siguiente:
- Coloca el jalón sobre una superficie firme y comprueba que la burbuja circular está centrada.
- Sitúa el jalón en posición vertical, ayudándote de una referencia vertical o de otro método de comprobación fiable.
- Gira el jalón 180° sobre su eje, manteniendo la punta en el mismo punto.
- Observa la burbuja:
- Si permanece centrada, el nivel está correctamente ajustado.
- Si se desplaza, existe un error de ajuste.
- Corrige la posición de la burbuja con los tornillos de regulación, desplazándola aproximadamente la mitad del error observado.
- Vuelve a colocar el jalón en posición vertical y repite el giro de 180°.
- Repite el proceso hasta que la burbuja permanezca centrada en ambas posiciones.
- Gira el jalón 90° y comprueba que la burbuja sigue centrada. Si no es así, repite el proceso de ajuste con el tercer tornillo.
Nunca hay que olvidarse de comprobar el jalón mediante su nivel esférico y verificar que mantiene la verticalidad. También es importante comprobar que el jalón no esté doblado. Si lo está, lo aconsejable es sustituirlo por otro que cumpla estas condiciones.
Una buena forma de realizar esta comprobación es utilizar un pequeño nivel de burbuja portátil que sirva como referencia. También se puede usar un bípode para mantener el jalón estable durante el proceso.
